QC11Y-12*6000液壓閘式剪板機
機器的基本技術參數：
序號 | 項目名稱 | 數值 | 單位 | 序號 | 項目名稱 | 數值 | 單位 | |
1 | 可剪板厚 | 12 | mm | 10 | 主 電 機 | 型號 | Y132M-4 B5 | |
2 | 可剪板寬 | 6000 | mm | 功率 | 22 | KW | ||
3 | 被剪板料強度 | σb≤450 | N/mm2 | 轉速 | 1440 | rpm | ||
4 | 行程次數 | 8 | 次/min | 11 | 齒輪泵 | 型號 | 63MCY14-1B | |
5 | 剪切角 | 0.5-1.5 | ° | 流量 | 63 | L/min | ||
6 | 喉口深度 | 150 | mm | 壓力 | 31.5 | Mpa | ||
7 | 刀片長度 | 6100 | mm | 12 | 外形尺寸 | 長 | 7000 | mm |
8 | 工作臺離地高度 | 1000 | mm | 寬 | 1600 | mm | ||
9 | 后擋料范圍 | 20～800 | mm | 高 | 2200 | mm | ||
一、整機結構
整機采用全鋼焊接結構，墻板、工作臺、刀架體等焊接部件振動消除應力，具有很好的剛性與穩定性。
二、技術與工藝

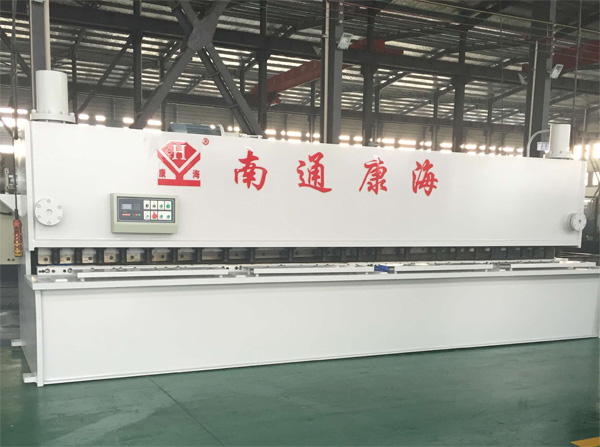

剪板機現貨 | 剪板機反面 |
1、 本機屬最新一代液壓剪板機。采用先進的液壓集成閥塊。結構緊湊，減少管路連接，提高了系統的可靠性與易維修性。
2、結構件采用噴丸方式除銹，并噴涂防銹漆；
3、機床的機架、上刀架、工作臺等主要件均利用國內的數控大型落地鏜銑床精加工而成，保證了主機的各項幾何精度。
4、 串聯油缸使機床在剪切時，油缸同步，剪切角不會變動。
5、上刀架安裝刀片的安裝面為螺旋面，確保在剪切過程中刀片間隙的均勻性，剪切斷面質量好。子軸支承上刀架上、下擺動動作，偏心機構快速調整刀片間隙，提高剪切精度。
6、 蓄能器回程平穩、迅速，改變了傳統的儲氣筒的結構，杜絕氮氣泄露的情況。
7、 上、下刀片均為矩形，材質9CrSi，硬度好、壽命長。
8、上、下刀片刀口間隙由手柄調節，刻度盤指示數值，調整輕便迅速、正確可靠。
9、設有燈光對線裝置，電動機械式后擋料，并能作手動微調，擋料尺寸及剪切次數均有數字顯示裝置，使用方便。
10、防護柵與電氣構成聯鎖，電氣箱設有電源開關和機械聯鎖裝置，確保操作及維修的安全。
11、 工作臺面設滾動結構，減少板料劃傷，并可減少摩擦阻力。
部分配套件供應商
油缸主要密封圈：日本華爾卡 主控電氣元件：西門子（蘇州）
液 壓 閥：海門新力閥組 油 泵：上海優質油泵
刀 片：上海金山優質刀片 電 機：南通恒力電機
<
<
<
